Banda și cupele se uzează primele la un elevator cu cupe. Când le schimbi, ai de luat trei decizii: ce bandă pui, din ce material sunt cupele și ce dimensiuni au. Mai jos sunt toate trei, cu tabelele din catalogul producătorului (STIF, gama JET) transcrise în română.
Ce bandă alegi
Pornești de la produs și de la temperatura lui. Toate benzile JET sunt antistatice. Diferă rezistența la ulei, la foc, la abraziune și la căldură, plus faptul că doar una e pentru industria alimentară.
| Proprietate | JET ABRA | JET THERM | JET OIL | JET OIL VLE | JET FLAM | JET FLAM VLE | JET FDA VLE |
|---|---|---|---|---|---|---|---|
| Cauciuc | SBR/NBR | EPDM | SBR/NBR | SBR/NBR | SBR/NBR | 100% NBR | 100% NBR, alb |
| Alungire foarte mică (VLE) | – | – | – | 4 | – | 4 | 4 |
| Rezistență la ulei și grăsimi | – | – | 2 | 2 | 2 | 4 | 4 |
| Autoextinctibilă | – | – | – | – | 3 | 3 | 3 |
| Bandă alimentară | – | – | – | – | – | – | 4 |
| Rezistență la îmbătrânire | 2 | – | 2 | 2 | 2 | 2 | 2 |
| Antistatică | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
| Rezistență la abraziune | 3 | 4 | 3 | 3 | 3 | 3 | 2 |
| Temperatură | −25…+80 °C | −20…+150 °C | −25…+80 °C | −25…+80 °C | −20…+80 °C | −25…+80 °C | −25…+80 °C |
Notele sunt cele din catalog: 2 înseamnă bun, 3 foarte bun, 4 excelent. Liniuța arată că banda nu are proprietatea respectivă.
Pe scurt:
- Pentru cereale și produse abrazive, fără ulei, merge JET ABRA.
- Pentru produse cu grăsimi (șroturi, semințe oleaginoase), JET OIL. Varianta VLE se alungește cel mult 0,8%, așa că o întinzi o singură dată.
- Unde există risc de incendiu, JET FLAM. Dacă produsul are și ulei mult, JET FLAM VLE, din 100% NBR.
- Pentru industria alimentară, JET FDA VLE, albă.
- Pentru produse fierbinți, până la 150 °C, JET THERM.
Tipurile de bandă, cu rezistențele la rupere și fișele tehnice, sunt pe pagina Bandă pentru elevatoare cu cupe.
Din ce material faci cupele
Cupele se fac din oțel, din inox sau din plastic. Tabelul de mai jos e ghidul de alegere al producătorului. La longevitate, impact și produse lipicioase notele merg de la 1 (slab) la 4 (excelent). La preț, mai multe puncte înseamnă mai scump.
| Proprietate | Oțel | Inox 304L | Inox 316L | PEHD | PA 6 | PU | PEHD Z20 |
|---|---|---|---|---|---|---|---|
| Longevitate | 3 | 4 | 4 | 1 | 3 | 3 | 1 |
| Rezistență la impact | 3 | 3 | 3 | 1 | 3 | 3 | 1 |
| Produse lipicioase | 1 | 3 | 3 | 2 | 3 | 3 | 2 |
| Contact cu alimente | nu | da | da | da | da | da | nu |
| Temperatură în continuu | 180 °C | 250 °C | 250 °C | 70 °C | 100 °C (PA 6/6: 120 °C) | 70 °C | 70 °C |
| Temperatură de vârf | 200 °C | 400 °C | 400 °C | 80 °C | 120 °C (PA 6/6: 130 °C) | 80 °C | 80 °C |
| Electric | conductor | conductor | conductor | izolant | izolant | izolant | disipativ, sub 1 GΩ |
| Preț | 1 | 3 | 4 | 1 | 3 | 4 | 4 |
| Culoare | – | – | – | alb | crem | verde | crem |
| Densitate | 7,85 | 7,85 | 7,85 | 0,96 | 1,14 | 1,19 | 0,96 |
| Aplicații | cereale, industrie | alimentar, coroziune, temperatură | alimentar, coroziune puternică | cereale, alimentar | temperatură, abraziune, lipicios, alimentar | temperatură, produse tăioase, lipicios | cereale, alimentar |
Ce reiese din tabel:
- Oțelul e ieftin și ține bine, pentru cereale și industrie. Nu e pentru alimente și nu se descurcă bine cu produsele lipicioase.
- Inoxul ține cel mai mult și suportă cele mai mari temperaturi. E și cel mai scump. 316L e pentru coroziune puternică.
- PEHD (polietilenă de înaltă densitate) e ieftin și merge pentru cereale și alimente, dar ține mai puțin și suportă doar 70 °C.
- Poliamida (PA 6) și poliuretanul (PU) rezistă bine la uzură și la produse lipicioase. PU e și pentru produse tăioase.
- PEHD Z20 e singura cupă din plastic disipativă (sub 1 GΩ). Celelalte cupe din plastic sunt izolante și se pot încărca electrostatic. De ce contează, explicăm în articolul despre riscul de explozie în elevatoare.
La PEHD Z20, tabelul producătorului trece „alimentar” la aplicații, dar o marchează ca nepotrivită pentru contact cu alimente. Dacă ai nevoie de ea în industria alimentară, întreabă-ne înainte.
Cum măsori o cupă
Dacă vrei aceeași cupă pe care o ai acum, măsoară una veche. Ai nevoie de o ruletă și de un șubler.

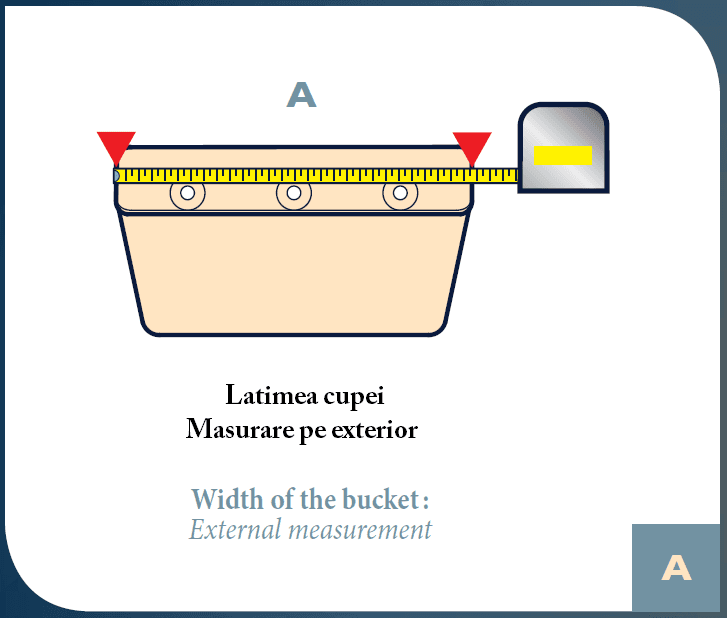

A. Lățimea
Măsori lățimea cupei pe exterior, de la o margine la alta.
Lățimea cupei trebuie să fie cu cel puțin 10–15 mm mai mică decât lățimea benzii.

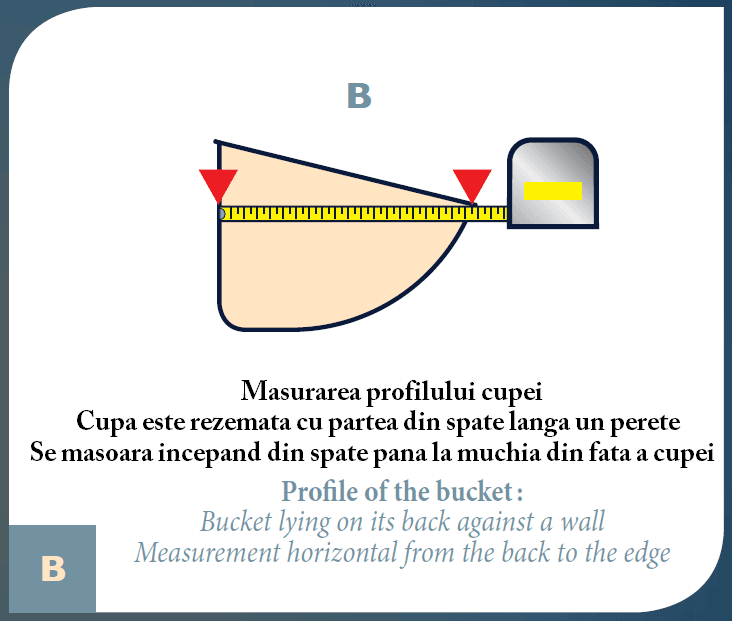

B. Profilul (deschiderea)
Așezi cupa cu spatele lipit de un perete. Măsori pe orizontală, de la spatele cupei până la muchia din față.

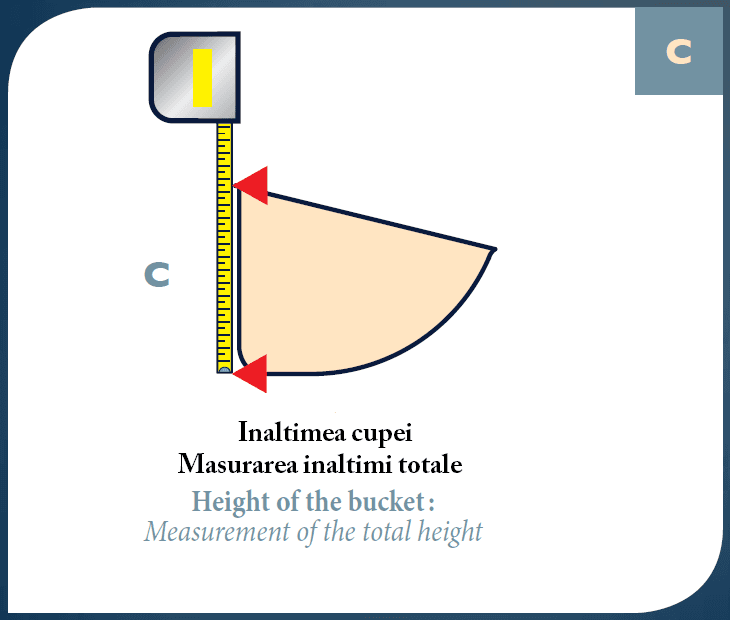

C. Înălțimea totală
Măsori înălțimea cupei pe spate, partea care stă pe bandă, de jos până sus.

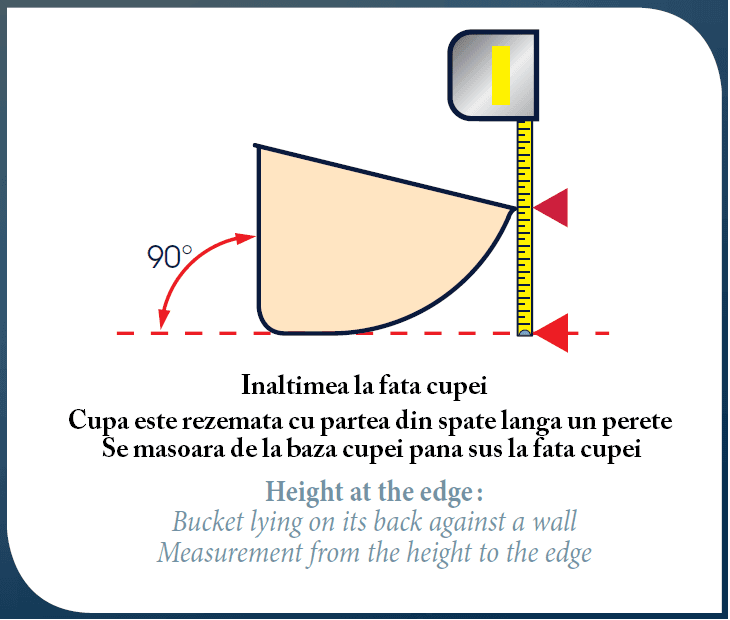

Înălțimea la față
Tot cu cupa sprijinită de perete, măsori de la baza cupei până sus, la muchia din față.

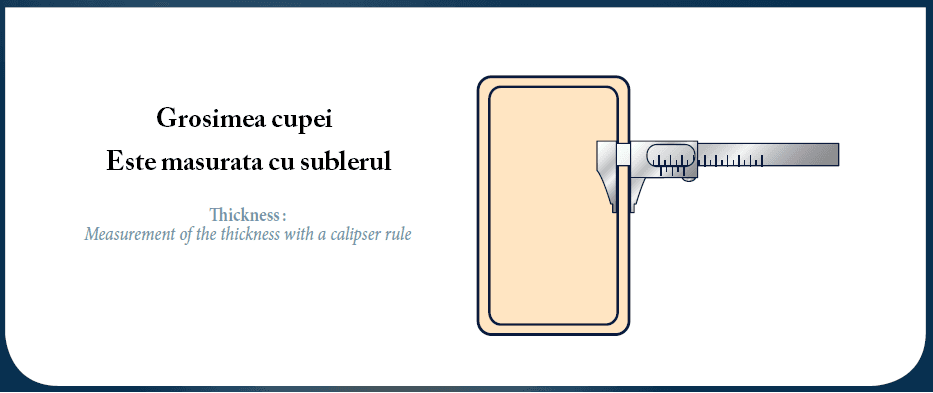

Grosimea
Grosimea peretelui o măsori cu șublerul.
Găurile de prindere
Mai notezi diametrul găurilor de fixare (D), distanța dintre ele (E) și câte găuri are cupa. Cupele se prind pe bandă cu șuruburi cu pinteni, șaibe și piulițe.
Ce ne trimiți pentru ofertă
- produsul transportat și temperatura lui;
- lățimea benzii și tipul sau rezistența benzii de acum;
- dimensiunile cupei: A, B, C, înălțimea la față și grosimea;
- găurile de prindere: diametrul, distanța dintre ele și numărul lor;
- materialul cupei de acum, dacă îl știi.
Gamele de cupe din catalog, cu dimensiunile pe modele, sunt pe pagina Cupe pentru elevatoare. Fișele tehnice complete sunt în PDF-urile producătorului: ghidul benzilor JET.
